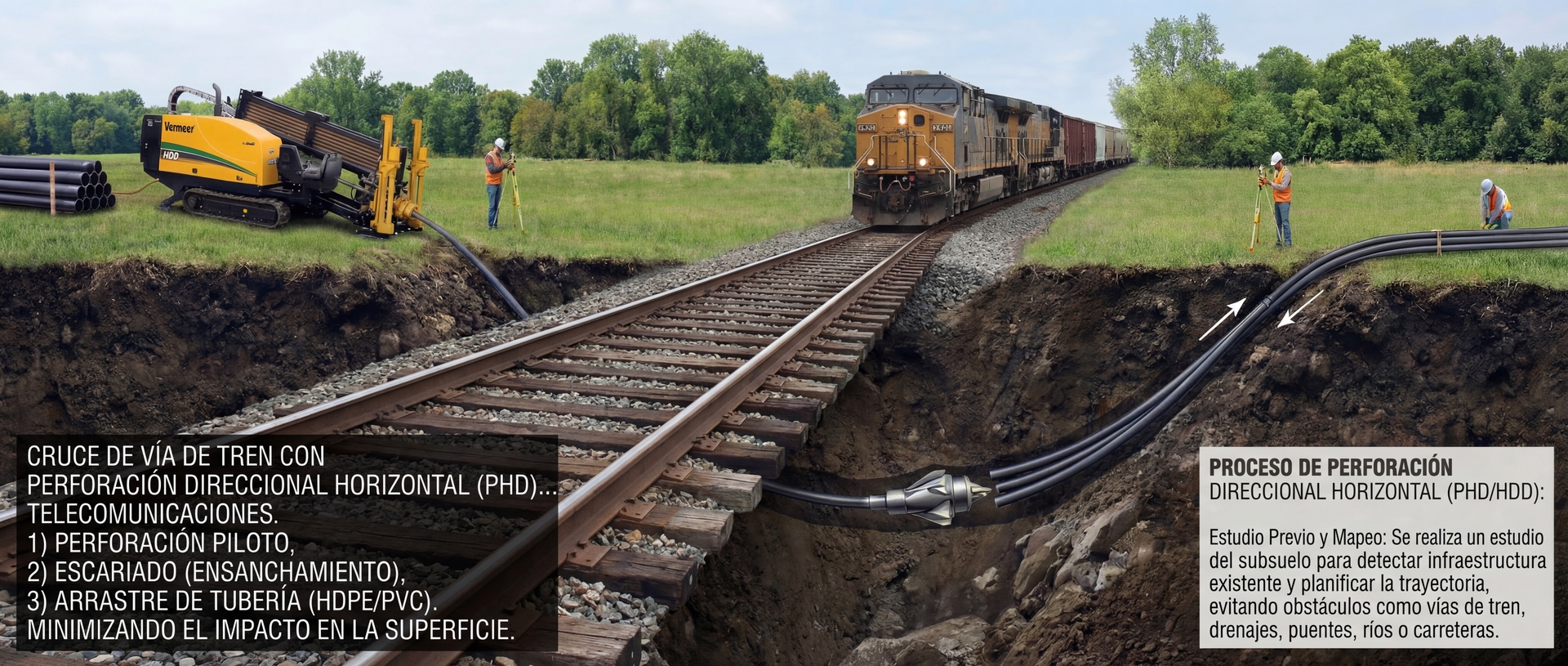

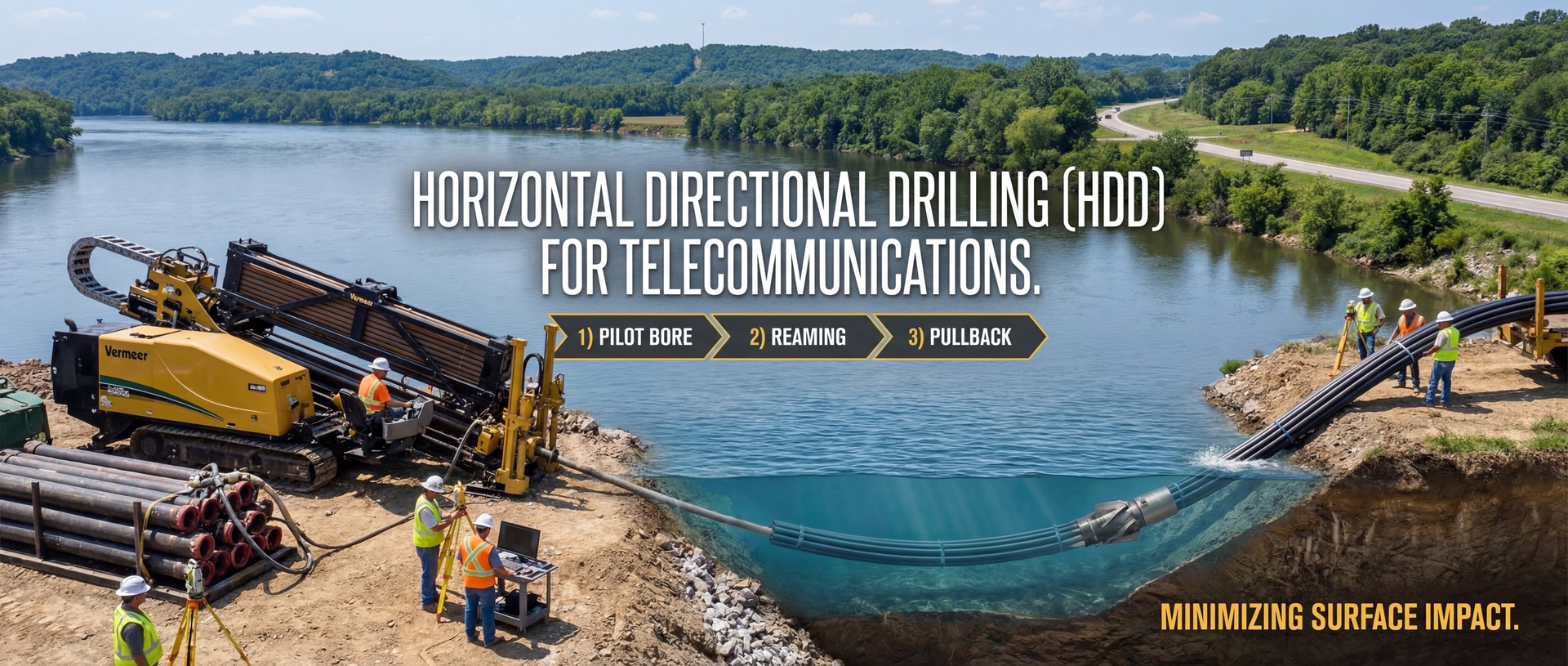

La perforación direccional horizontal (HDD) para telecomunicaciones es:

un método sin zanja que instala conductos subterráneos (fibra óptica/cables) mediante tres fases: 1) Perforación de un pozo piloto guiado, 2) Escariado (ensanchado) del túnel, y 3) Instalación/arrastre de la tubería de polietileno (HDPE) o PVC, minimizando el impacto en la superficie.

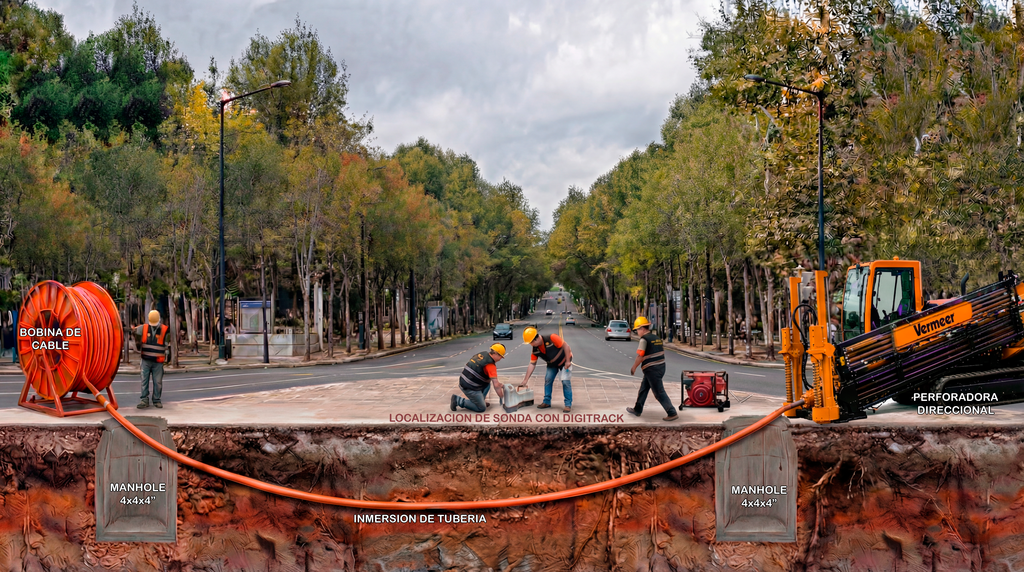

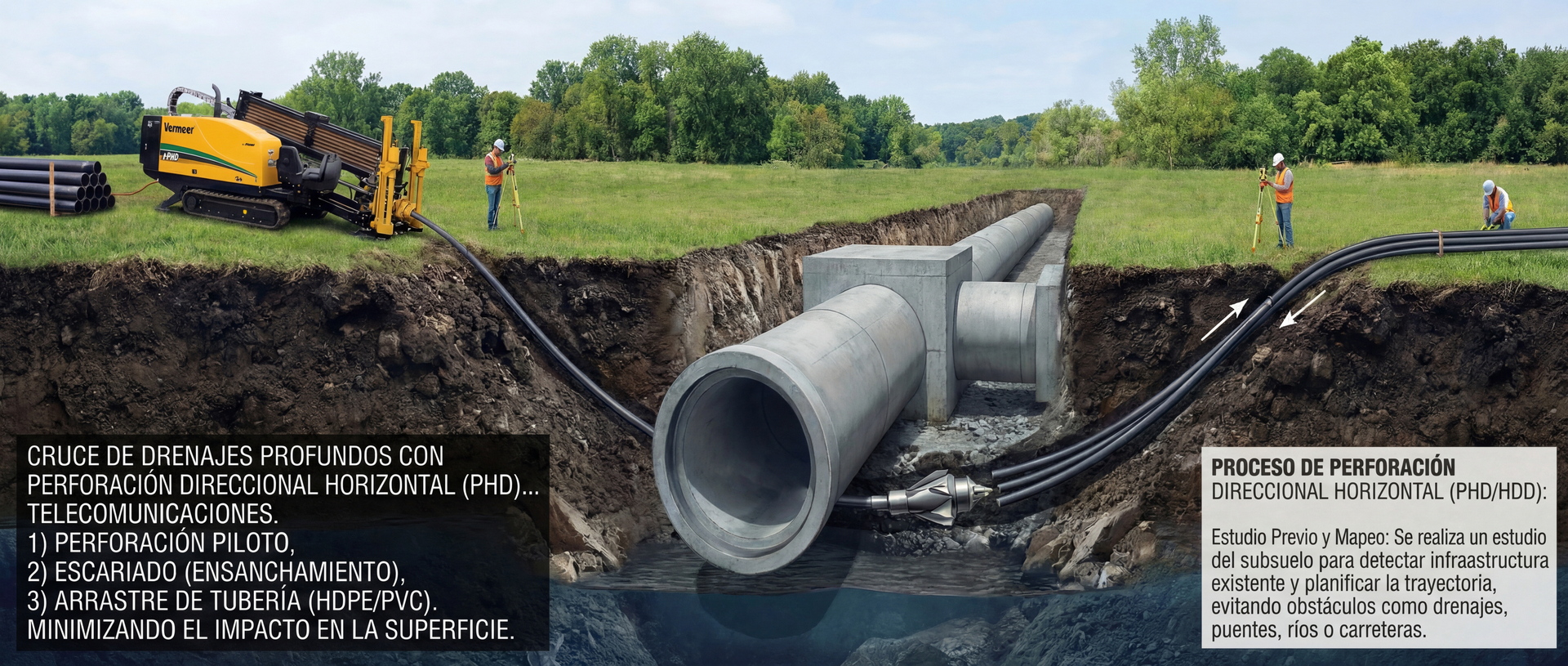

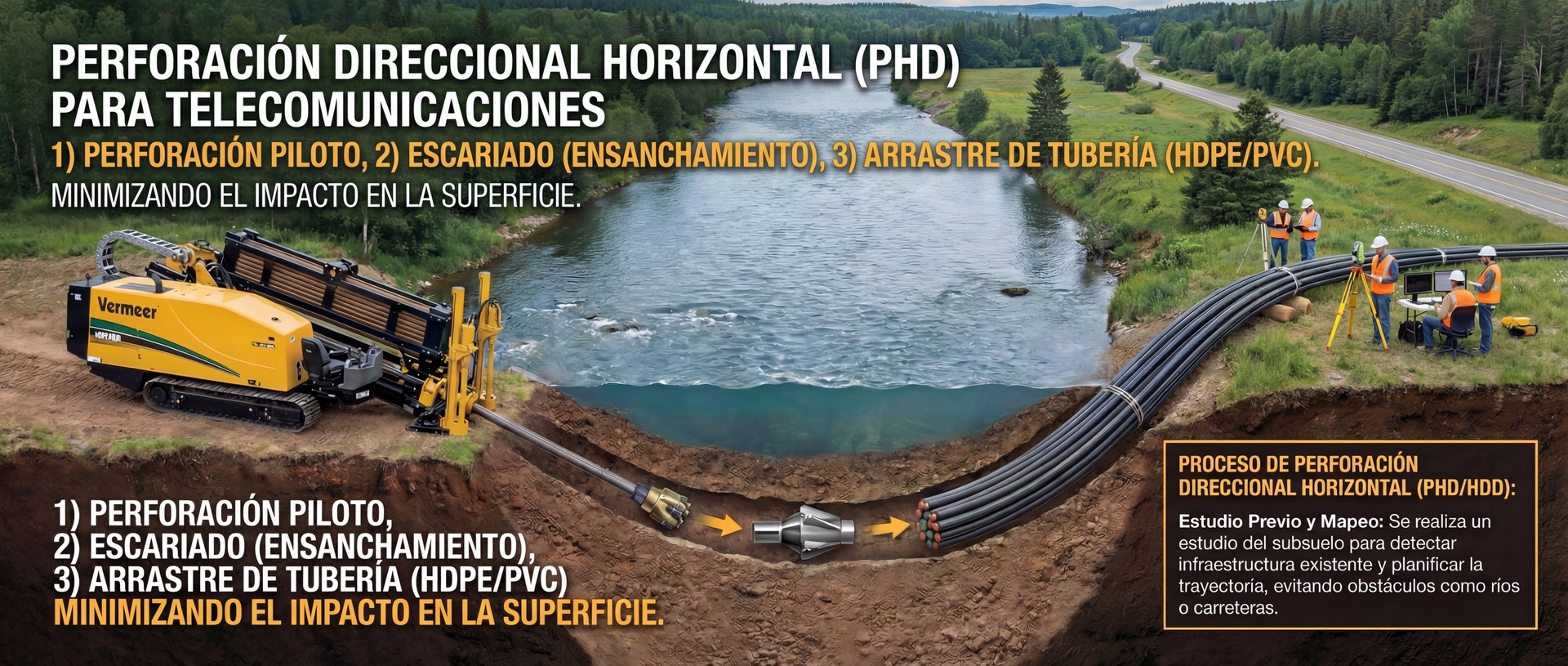

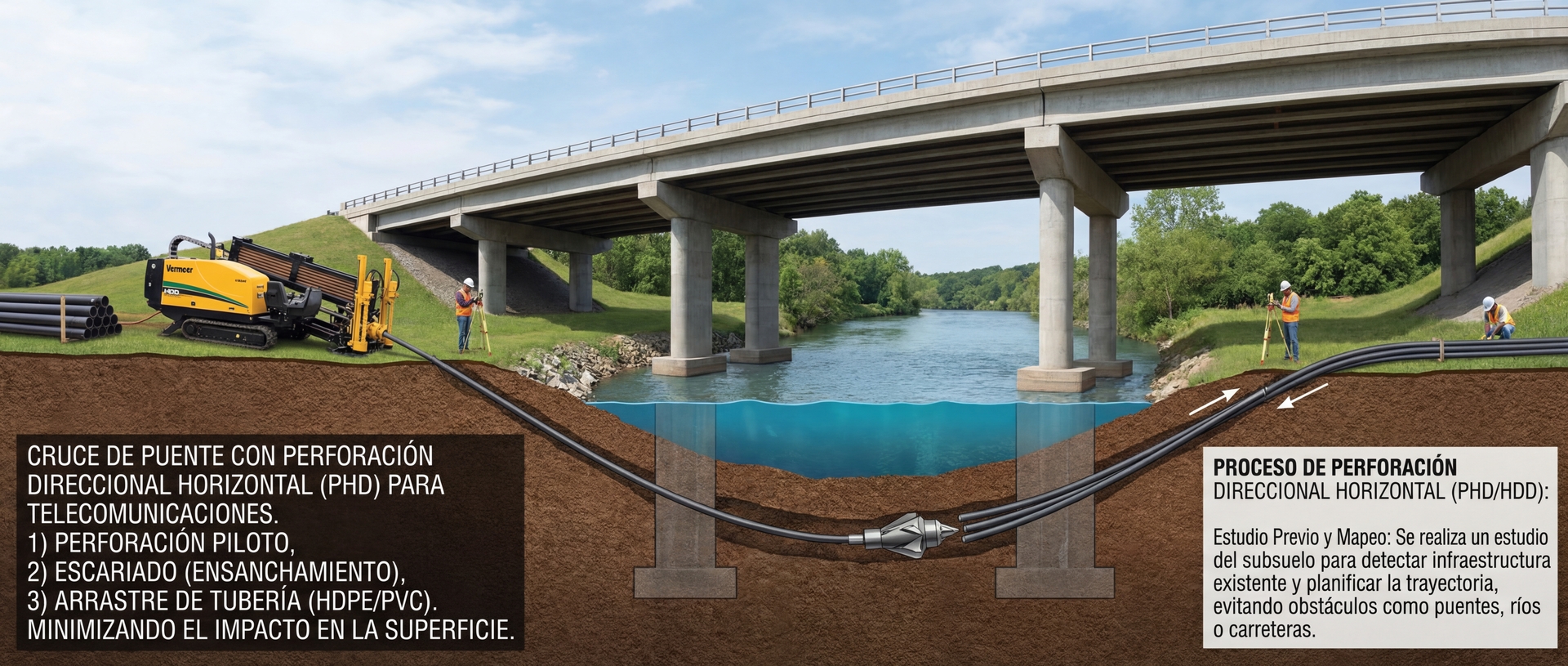

Proceso de Perforación Direccional Horizontal (PHD/HDD)

Estudio Previo y Mapeo: Se realiza un estudio del subsuelo para detectar infraestructura existente y planificar la trayectoria, evitando obstáculos como ríos o carreteras.

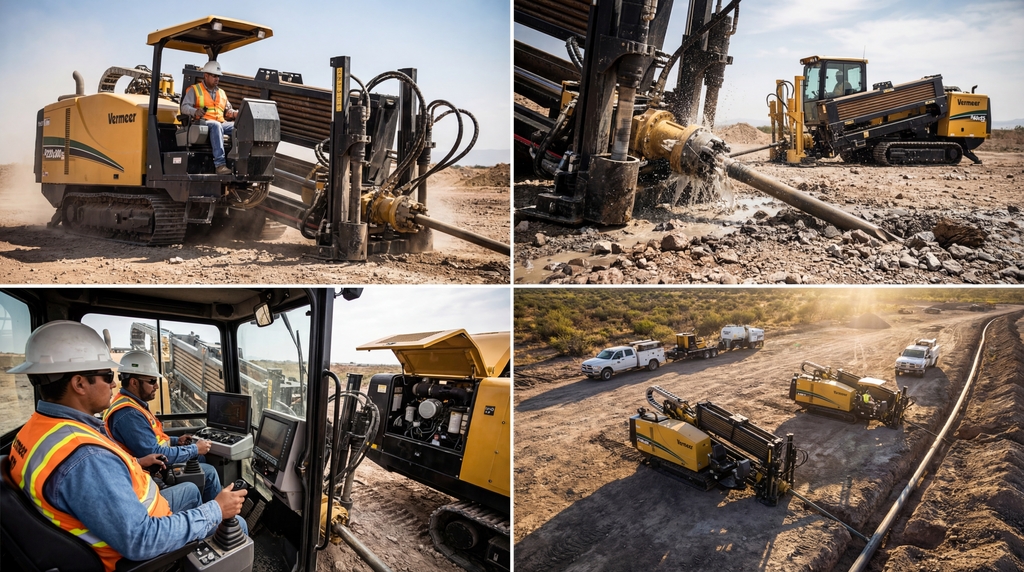

Fase 1: Perforación Piloto: Una máquina perforadora crea un túnel pequeño y preciso guiado por una sonda en la broca. Se utiliza lodo de perforación (bentonita) para enfriar la herramienta, lubricar, sostener el túnel y retirar recortes.

Fase 2: Escariado (Ensanchamiento): Al llegar al punto de salida, la broca piloto se reemplaza por un escariador (ensanchador). Este se tracciona de vuelta hacia la máquina, agrandando el orificio en una o varias pasadas hasta el diámetro necesario para la tubería.

Fase 3: Instalación de Tubería (Arrastre): Se conecta la tubería de telecomunicaciones (generalmente HDPE o PVC) al escariador mediante un eslabón giratorio (swivel) y se tira de ella dentro del túnel ensanchado.

El zanjado en telecomunicaciones es un proceso de construcción e ingeniería que consiste en la excavación de zanjas largas, estrechas y profundas en el terreno para enterrar infraestructura subterránea, como cables de fibra óptica, cables de cobre, conductos (ductos) y cajas de conmutación. Este método es fundamental para proteger las líneas de telecomunicaciones de daños climáticos, vandalismo y accidentes superficiales, siendo una alternativa común al cableado aéreo.

Tipos de Zanjado según la Infraestructura

• Zanja Convencional: Utilizada para proyectos de gran envergadura o suelos complicados. Implica una excavación más ancha y profunda.
• Minizanja (Minicavado): Técnica utilizada frecuentemente en zonas urbanas (calles y banquetas) para instalar fibra óptica de forma más rápida, generando menos desperdicio de material y menores molestias al tráfico.

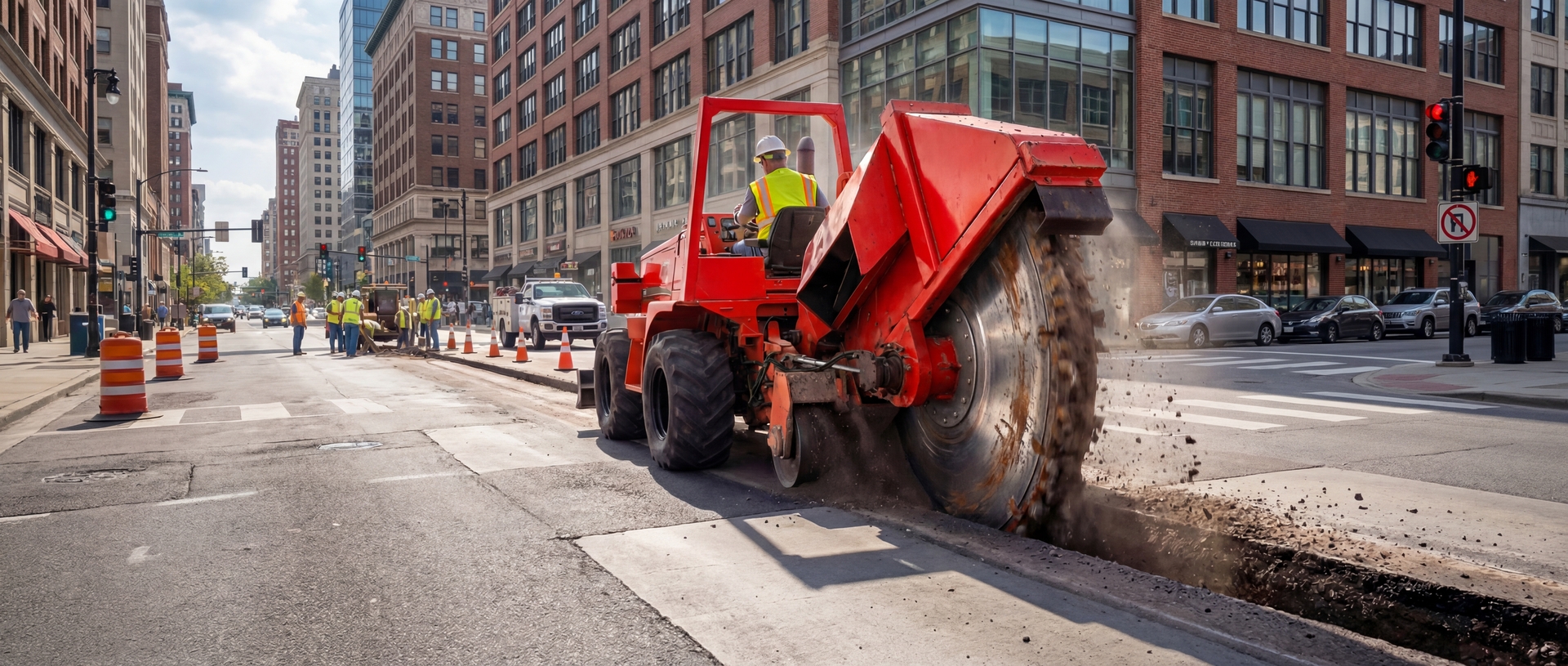

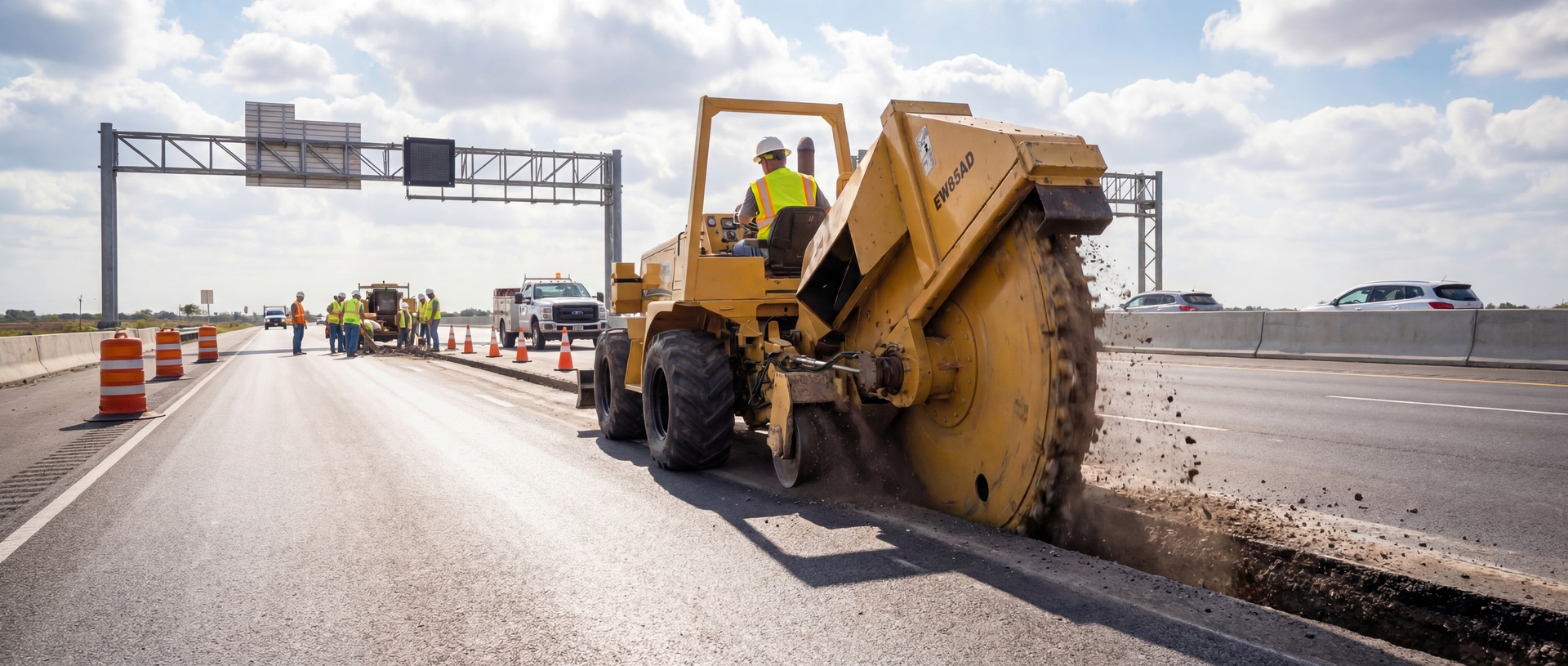

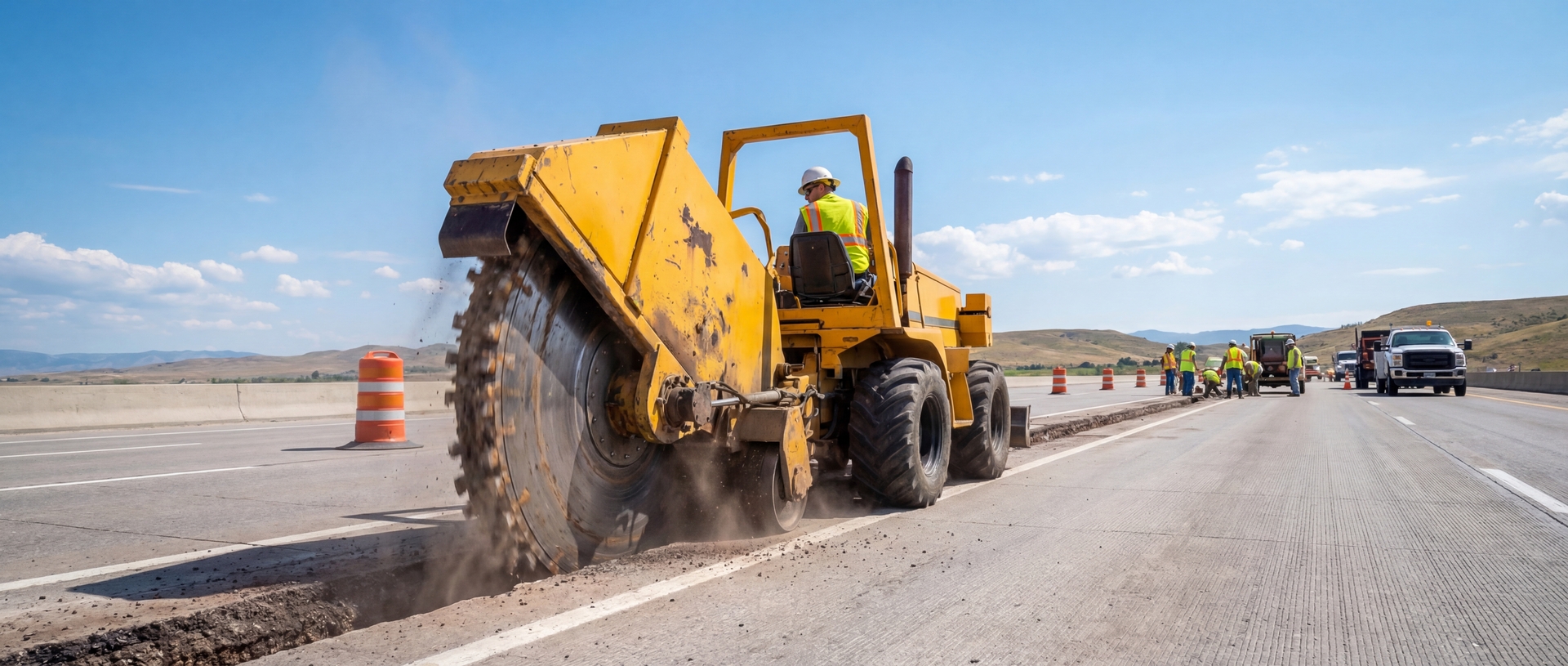

• Microzanja: Una técnica de bajo impacto que utiliza sierras circulares de diamante para cortar zanjas muy estrechas (aprox. 0.75 a 1.5 pulgadas de ancho) y poco profundas, ideal para fibra FTTH en entornos urbanos compactos.

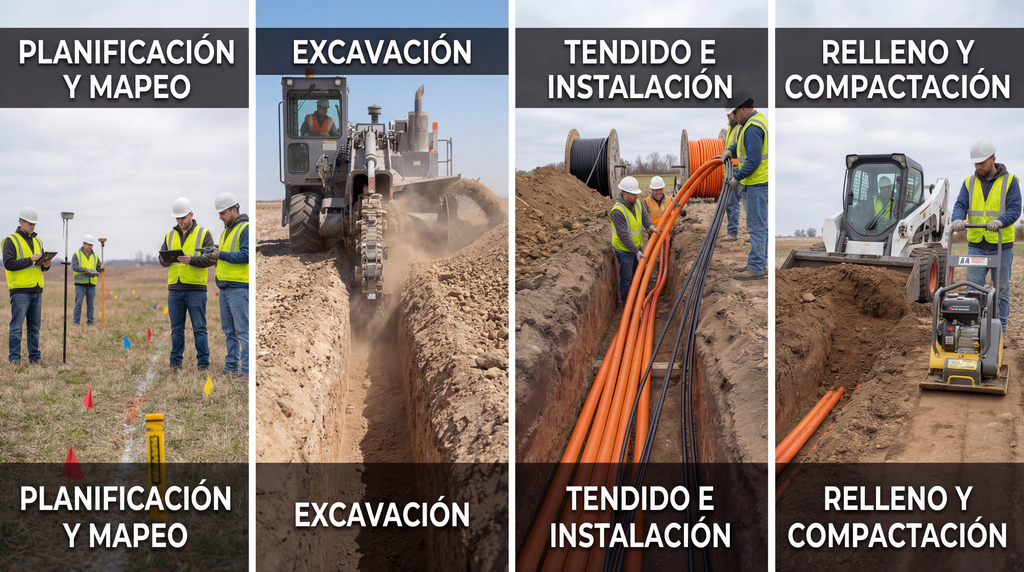

Descripcion de Proceso de Zanjado

1.- Planificación y Mapeo: Se realiza un estudio del sitio para determinar la ruta óptima, evitando interferencias con otros servicios públicos subterráneos.

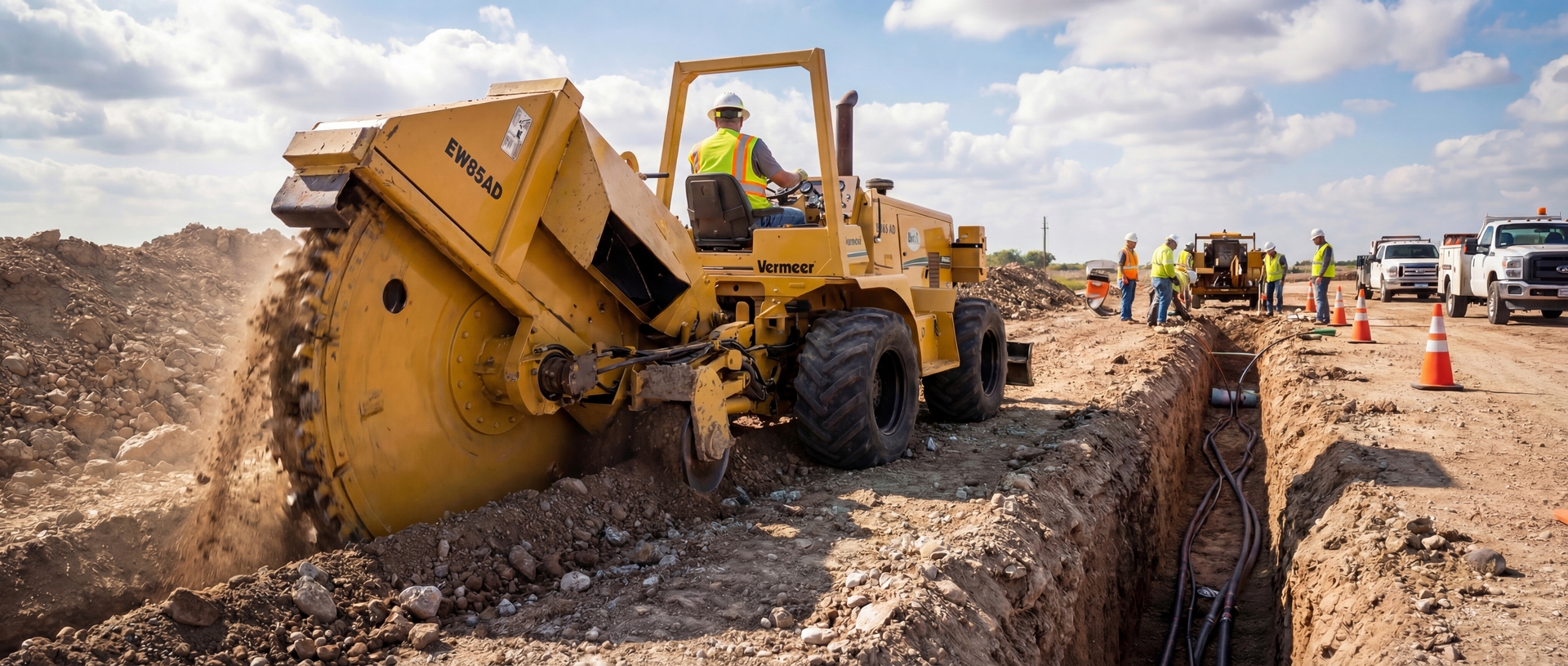

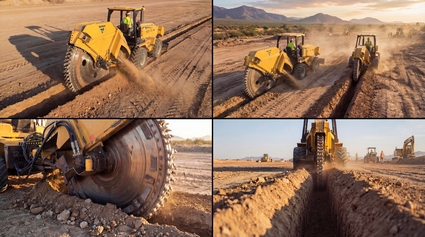

2.- Excavación: Se utilizan zanjadoras (máquinas con cuchillas giratorias), retroexcavadoras o herramientas de succión para crear la zanja, triturando y removiendo el material.

3.- Tendido e Instalación: Se colocan los conductos (tuberías de PVC/PEAD) o cables de entierro directo en el fondo de la zanja.

4.-Relleno y Compactación: Se cubre la infraestructura con arena o tierra, seguido de una compactación para restaurar la superficie.
